24Bit ADC采样模块
24Bit ADC 1V3采样模块功能介绍及使用说明
模块功能概述
EECraftsman凝睿电子科技开发的24Bit-ADC模块，是一个具有20bit以上可用采样精度的电压采集模块。
内部高精度基准源为4.096V，支持0V~4.096V以内电压范围的高精度单极/双极性模拟电压采集，模块设计了丰富的通讯接口如下所示，可同时支持多个通讯接口，对模块进行配置和读取相关数据。

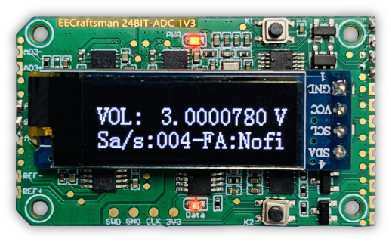

模块配有一块0.9寸的OLED高亮单色显示屏（可选配，也可订购不含屏幕的模块），屏幕能实时显示ADC转换-换算后的电压值和用户配置参数。
模块配有两枚用户按键能实现简单的人机交互，通过二级菜单用户可以根据自己的使用场景设置采样率、滤波器类型、模拟输入通道等参数。
模块提供了USART、RS485、IIC、CAN、USB对外通信接口，其中USART、RS485、USB端子可链接上位机进行参数设置，模块可配置device_Id可方便用于分布式多节点模拟数据采集，模块用户参数具备掉电保护功能。

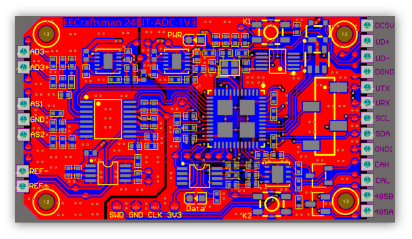

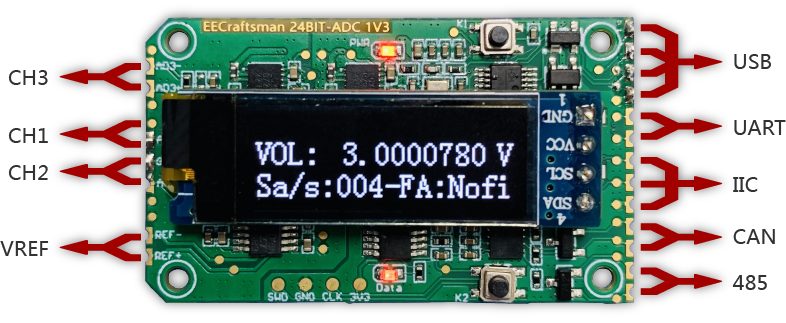

其中AS1，AS2为单端输入，AD3+/AD3-为差分输入，REF-/REF+ 为外接基准端口，缺省使用内部4.096V高精度基准。
模块详情参数
|
功能特性 |
参数 |
数量/范围 |
备注 |
|
Device ID |
0~255 |
256 |
可配置 |
|
模拟单端输入通道 |
CH1、CH2 |
2 |
外部接口 |
|
模拟差分输入通道 |
CH3 |
1 |
外部接口 |
|
模拟输入通道 |
AVDD |
1 |
内部自检电压 |
|
AD采样位数 |
ADC采样精度 |
24Bit |
|
|
AD采样有效位数 |
可用精度位数 |
>=20Bit |
4Sa/s时最高精度 |
|
AD采样率设置 |
4Sa/s : 10Sa/s : 62Sa/s : 123Sa/s |
4 |
可配置 |
|
数字滤波器 |
Average value / Median value / Dithering / Kalman |
4 |
可配置 |
|
通信端口 |
USB、USART、RS485、IIC、CAN |
5 |
可配置 |
|
OLED显示屏 |
0.9寸 |
可选配 |
|
|
ADC输入增益 |
支持1~128倍增益可调 |
1 |
用户可定制 |
|
SHA256加密 |
内置Hash256加密模块 |
1 |
标准配置 |
|
PC端调试软件 |
调试工具，Windows版本 |
免费提供 |
|
|
工作电压/电流 |
工作电压5V/电流<100mA |
1 |
最高电压5.5V |
|
模块尺寸 |
50x30x8.5mm（带屏幕） |
||
|
模块尺寸 |
50x30x3.2mm（不带屏幕） |

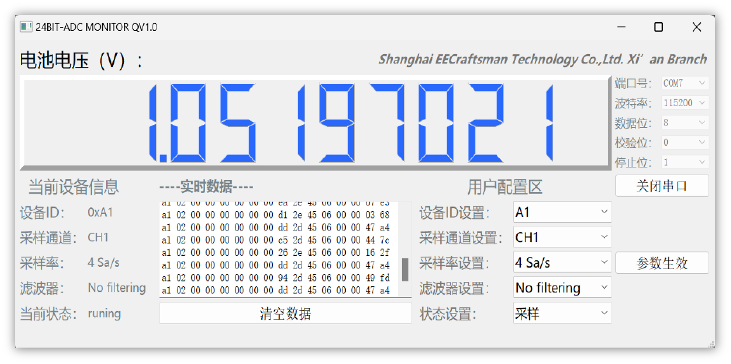

上位机软件视图
ADC模块使用说明
ꔷ 用户可根据实际应用场景选择需要连接的端口, 尽可能使用低噪声LDO电源为此模块供电，以保证采样精度。
ꔷ 可通过调试界面，按钮+显示屏，以及多端口通信协议配置选择所使用的通道。
1. 带屏版本用户参数设定
i. 单击菜单键K1第1次进入设置页面

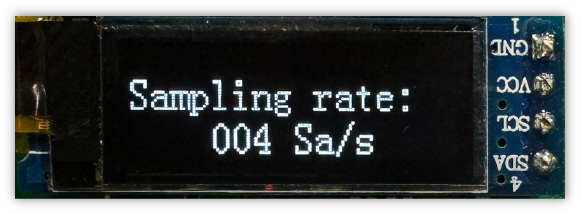

ii. 单击菜单键K1第2次进入采样率设置，单击菜单键K2选择采样率（循环）

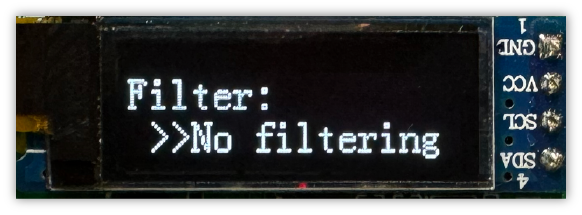

iii. 单击菜单键K1第3次进入数字滤波器设置，单击菜单键K2选择数字滤波器（循环）

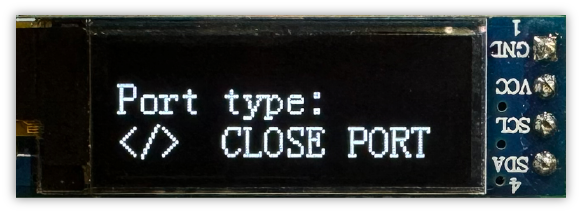

iv. 单击菜单键K1第4次进入通信端口设置，单击菜单键K2选择通信端口（目前所有端口都可通信）（循环）

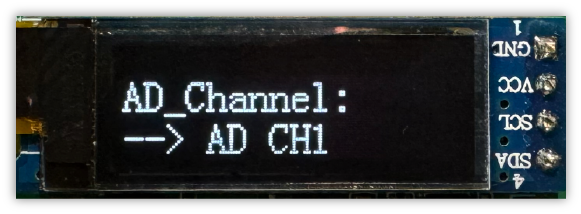

v. 单击菜单键K1第5次进入模拟通道设置，单击菜单键K2选择要采集的模拟通道（循环）

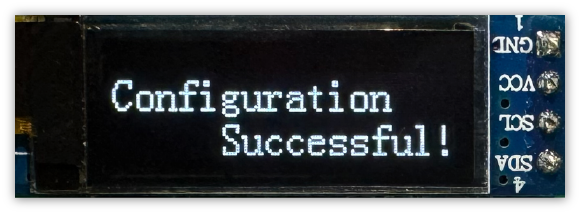

vi. 单击菜单键K1第6次保存参数完成设置1秒后自动回到主界面
以上参数完成设定后，配置信息会通过所有端口同步发送到上位机或主机，无屏版本只能通过上位机设定，具体使用方法， 参考通讯协议文档。
2. 上位机使用说明

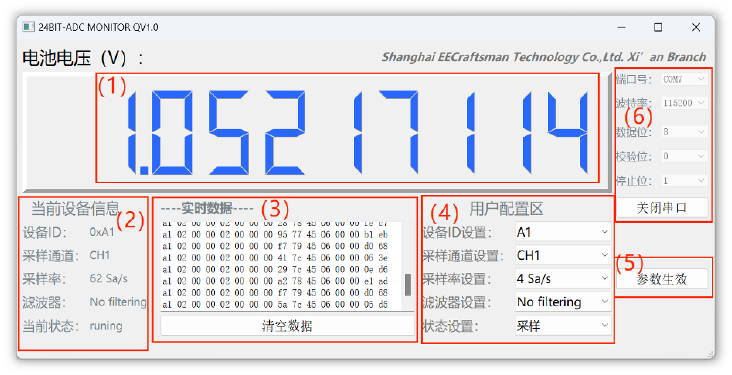

24BIT-ADC MONITOR QV1.0版本上位机软件界面各功能区说明
(1)区：显示当前采样通道的真实电压值（可显示8位小数）
(2)区：显示当前在线模块的配置参数并与模块屏幕显示内容同步
(3)区：显示当前通信协议（上行数据）中所有字段方便用户主机调试验证
下方清空数据按钮用于清空串口接收缓存，上位机每隔10s也会主动清空一次缓存
(4)区：用户配置区（状态设置选项：默认上电即开始采样）
(5)区：参数生效确认按钮
(6)区：串口通信配置区，RS485默认波特率为115200, USART默认波特率为9600
ꔷ 上位机软件窗口大小可以拖拽放大缩小。
ꔷ 用户配置区具体设置如下：
设备设置ID ：目前该版本上位机内置9个固定ID可供用户选择，实际应用中可设置ID的范围是： 0~255
采样通道设置：目前支持4个通道，其中3个外部输入通道CH1~CH3，一个AVDD电压监测通道
采样率设置：系统内置4种采样率可供选择：4 Sa/s、10 Sa/s、64 Sa/s、123 Sa/s
数字滤波器设置：系统内置4种滤波算法可供选择：平均值滤波、中立值滤波、限幅消抖滤波，卡尔曼滤波
3. 如何建立PC端Monitor软件与模块通信机制

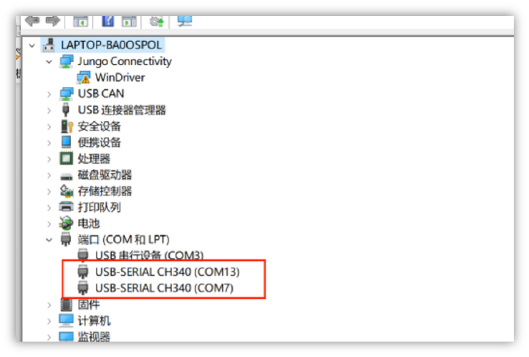

i. 24bit ADC采样模块可通过USB端口（内置USB-串口芯片 ）、RS485端口或USART端口连接上位机，正确连接后PC设备管理器会出现如下其中一个设备： 图中显示两个端口是因为模块RS485端口和USART同时连接到了PC端。

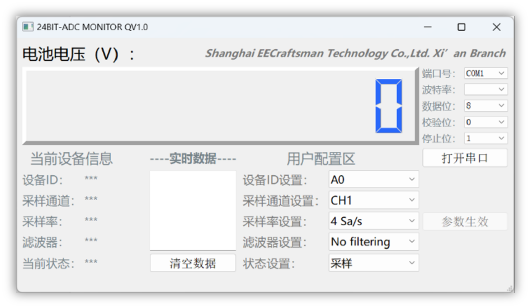

ii. 启动上位机软件24BIT-ADC MONITOR QV1.0版本，没有连接ADC采集模块时当前设备信息栏显示为***。

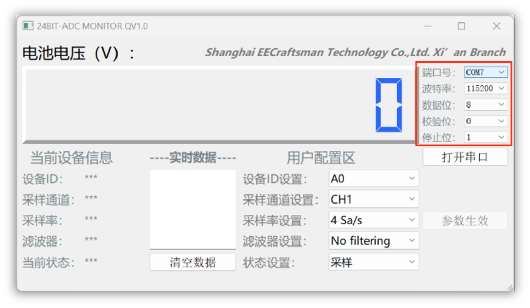

iii. 设置串口通信参数如下，这里选择RS485端口 COM7, 波特率 115200。

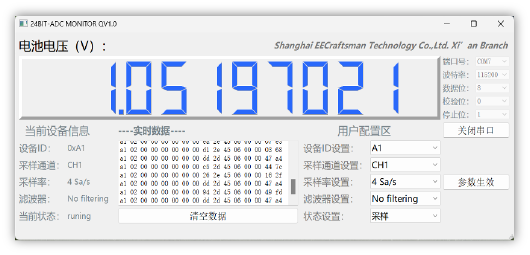

iv. 配置完串口参数之后打开串口，若正确连接此时ADC模块数据被获取并显示。

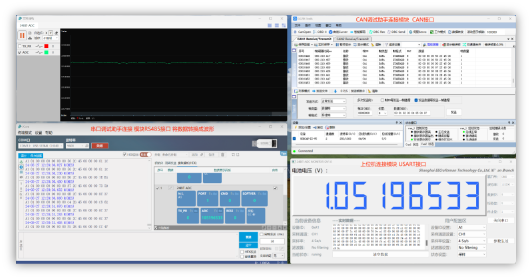

4. 模块多端口通信应用案例
凝睿上位机软件获取ADC模块数据
测量电池电压
ADC模块定制服务
凝睿电子提供各类高精度和各种速度的ADC采集板卡的定制化设计服务。
凝睿电子自建产线，可满足各种中小批量及大批量的定制化快速生产需求。
